主要參數

核心頻率：1304 MHz

Turbo頻率：1442 MHz

流處理單元：3584 個

核心架構：Pascal

GPU代號：GP100

生產工藝：16 nm

TDP功耗：235W

內存參數

內存頻率：1430 Mbps

內存類型：HBM2

內存位寬：4096 bit

最大顯存：16 GB

參數補充

晶體管數量：15,300 million

代工廠：TSMC

核心面積：610 mm2

一級緩存：24 KB

二級緩存：4 MB

光柵單元：224

紋理單元：96

SM count：56

建議電源：550 W

公版供電：1x 8-pin

公版接口：1x DVI4x DisplayPort

總線接口：PCIe 3.0 x16

理論性能

像素填充率：138.4 GPixel/s

紋理填充率：323.0 GTexel/s

顯存帶寬：732.2 GB/s

FP16：20.67 TFLOPS (2:1)

FP32：10.34 TFLOPS

FP64：5.168 TFLOPS (1:2)

顯卡特性

DirectX：12 (12_1)

OpenGL：4.6

OpenCL：3.0

Vulkan：1.2

CUDA：6.0

Shader model：6.4

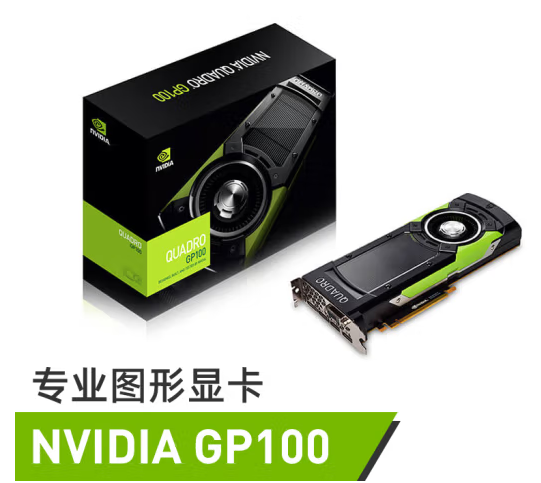

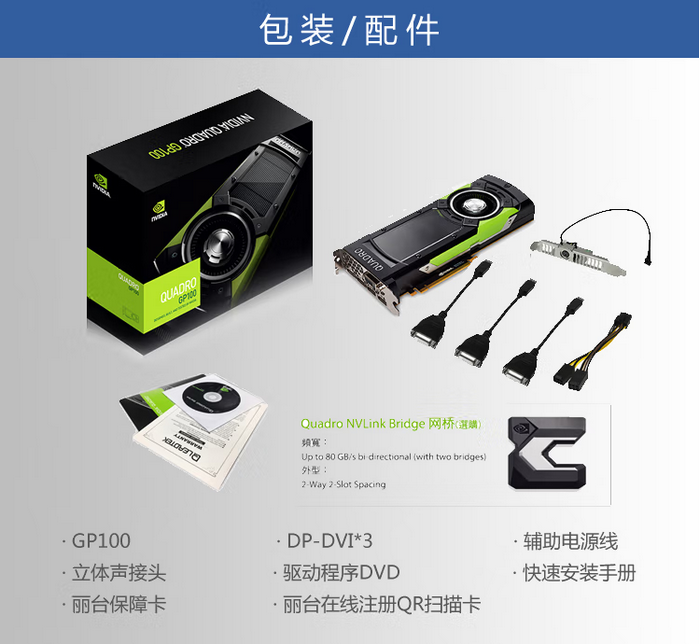

GP100容易讓人誤會，它并非是核心名，而品名就是Quadro GP100，作為這一家族的旗艦登場。Quadro GP100基于Pascal核心，單精度CUDA 3584個，雙精度CUDA 1792個，半精/單精/雙精浮點運算性能分別是20.7T、10.3T和5.2T，匹配16GB HBM2顯存，帶寬高達717GB/s,功耗235W。

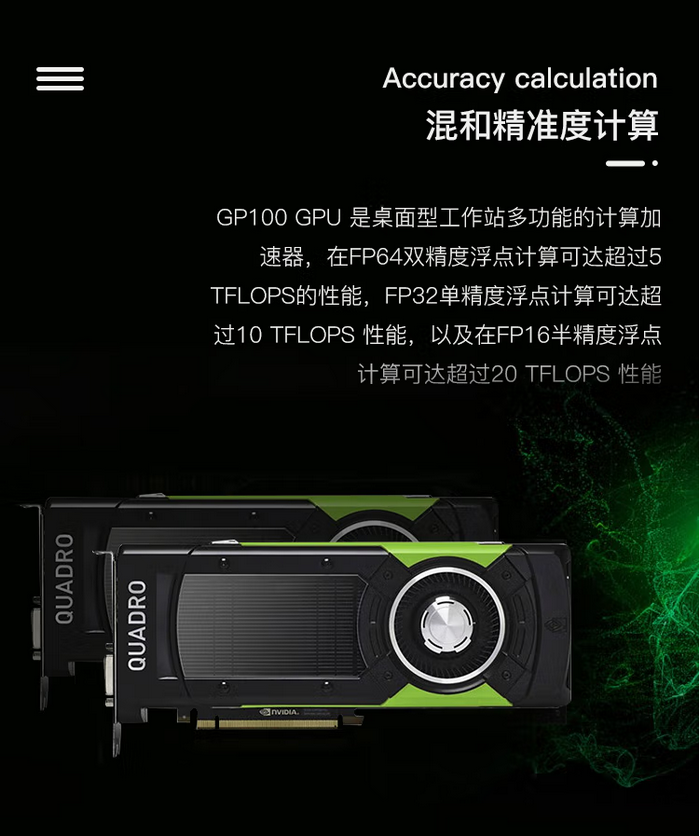

GP100 提供超過 20 TFLOPS 的半精度計算，可謂在 Windows 和 Linux 環境中進行深度學習的理想開發平臺。

GP100是帕斯卡家族的旗艦核心，預計桌面上的GTX 1080 Ti、新版GTX Titan X也會使用它。

它采用臺積電16nm FinFET工藝制造，集成了153億個晶體管，比麥克斯韋GM200多了超過90％，核心面積達610平方毫米，只比28nm工藝的GM200大了區區9平方毫米。

完整的GP100核心擁有60個SM(流式多處理器)單元，Tesla P100只開啟了其中的56個。每個SM單元內有64個FP32單精度CUDA核心(麥克斯韋、開普勒架構分別有128個、192個)，總計3840個。

每個SM單元分為兩部分，每部分有32個FP32 CUDA核心、一個指令緩沖器、一個Warp調度器、兩個分派單元。

GP100核心每個SM單元的CUDA核心數量雖然只有麥克斯韋架構的一半，但是擁有相同的寄存器文件尺寸(256KB)，支持類似的Warp和線程模塊。

GP100核心的每個SM單元內還有32個FP64雙精度CUDA核心，總計1920個，是單精度的1/2，這種比例可以更好地配合GP100核心新的數據路徑配置，更高效地處理雙精度負載。

GP100核心還有統一的4096KB二級緩存，超過開普勒GK110 1536KB、麥克GM200 3702KB，可以減少對GPU DRAM的請求，從而降低整體功耗、內存帶寬，提升性能。

整個核心還配備了240個紋理單元。
