什么是存儲控制器？

存儲控制器是是計算機與磁盤驅動器的接口設備，是磁盤陣列的大腦，硬件組成包括CPU，高速緩存（Cache）以及光纖通道（FC），主要用來實現數據的存儲轉發以及整個陣列的管理，是系統主機與存儲器件（磁盤柜）之間的“橋梁”。

存儲控制器在存儲設備中發揮著非常重要的作用。存儲控制器是一臺控制著存儲陣列的設備，主要包括三種類型的組件："CPU"、"緩存存儲器"和"與網絡和存儲設備的連接接口"。

▲存儲控制器一覽

存儲控制器將多個存儲設備中的存儲區域整合起來，作為一個存儲區域提供給服務器。當收到來自服務器的寫入數據的請求時，存儲控制器將確定數據落到哪個存儲設備，并將數據存儲在所選設備中。

當收到來自服務器的讀取某些數據的請求時，存儲控制器找到相關數據的存儲位置，從存儲設備中讀取數據，并將其傳輸?shù)椒掌?。高效、穩定地完成這些處理任務是存儲控制器的作用。

除了讀寫數據外，存儲控制器還執行處理任務，實現各種增值功能包括RAID、卷管理（volume management）、Provisioning、快照（snapshot）、克隆、復制（replication）等。

存儲控制器的幾種主要模式

如前面的視頻所述，最早的存儲只有單個控制器，如果它壞了，那么整個業務都會因此停頓。因此，至少兩個控制器非常有必要。現如今的存儲已大多是雙控制器了，但即使是這樣，依然有很多不同，挑選存儲產品時可要擦亮眼睛了。下面就來介紹幾種主要的雙控模式。

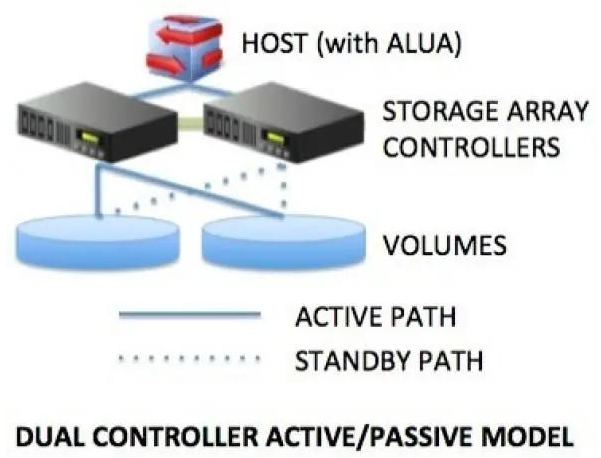

雙控制器，主動/被動模式（Active/Passive）

正常運行時，兩個控制器中的一個處理所有的I/O處理和數據服務管理（主動），而第二個控制器則隨時待命（被動），準備在發生故障時接管。后來有一些改進允許在被動控制器的主機端口上接收和傳輸I/O，但控制器本身不進行I/O或數據服務處理。

相反，它只是通過內部連接將I/O傳遞給主動控制器，主動控制器負責所有數據服務（如重復數據刪除、快照、RAID等）以及對底層閃存介質的所有讀/寫處理。這就需要使用ALUA(非對稱邏輯單元訪問）來定義到主動控制器的首選路徑和到被動控制器的非首選路徑。

存儲處理器在其中主動提供對給定 LUN 的訪問權限的系統。其他處理器用作備用 LUN，并且可以主動提供對其他 LUN I/O 的訪問權限。只能向給定 LUN 的主動端口成功發送 I/O。如果通過主動存儲器端口訪問失敗，則其中一個被動存儲處理器可通過服務器對其進行訪問而激活。

主/被架構是上世紀80年代發展起來的原始HA機制。這種模式在當今已經被淘汰了，用戶在選擇存儲時應避免選擇這種架構，特別是對有些廠商來說，這種HA架構實現起來更簡單，有助于實現產品快速上市。主/備架構最大的劣勢是，主動控制器很快就會成為性能瓶頸，而被動控制器則處于閑置狀態，性能完全浪費。

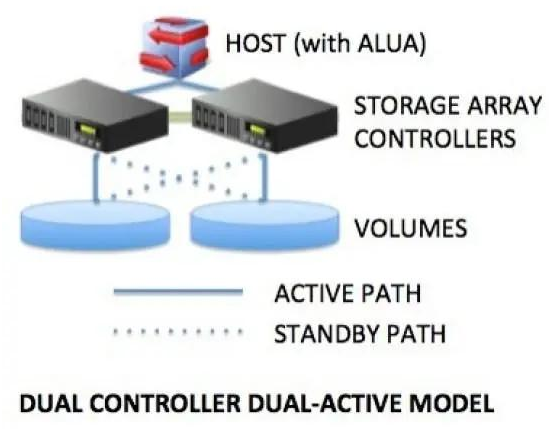

雙控制器、雙主動模式（Daul Active）

這種設計是對主動/被動模式的改進，使用兩個控制器來執行全部的數據活動。其特點是，每個控制器都是卷的子集的主節點，并在發生故障時，隨時準備接管伙伴的卷。這比完全的主動/主動架構（任何卷在任何控制器的任何端口上都可以訪問，并且沒有路徑或性能偏好）更容易實現。

但其缺點是，任何給定的卷仍然受限于單個控制器的資源，一旦發生故障，陣列的性能可能會減半。另一個問題是，管理員必須關注每個控制器上的工作負載，并手動分配卷以保持平衡。

雙控制器，主動/主動模式（Active-Active）

這是當前最流行的雙控制器架構形式，兩個控制器在數據服務和I/O處理中都是主動的，沒有給控制器分配卷，任何主機都可以通過任何控制器上的任何端口訪問任何卷，而不會有路徑或性能上的損失。允許通過所有可用的存儲器端口同時訪問多個 LUN，而不會明顯降低性能。所有路徑始終保持活動狀態，除非路徑發生故障。

多控制器、非對稱雙主動模式（Asymmetric Dual-Active）

這種模式類似于雙主動模式，不同之處在于，現在可以有兩個以上的控制器。卷仍然由某個控制器擁有，仍然有路徑和性能偏好。這種架構的優勢是聚合規模–在單點管理下獲得更高水平的總容量和性能。然而，任何特定的卷仍然受限于擁有它的控制器的性能。

支持非對稱邏輯單元訪問 (ALUA)。ALUA 合規存儲系統對每個端口提供不同級別的訪問。ALUA 允許主機確定目標端口的狀態，并區分路徑的優先級。主機會將某些活動路徑用作主路徑，其他用作輔助路徑。

多控制器，N路對稱主動模式（N-way Symmetric Active）

在這種模式下，存儲陣列可擴展到N個控制器。正常運行期間，所有控制器都積極地服務于I/O和處理數據服務，并均勻地分擔工作負載。如果其中一個控制器發生故障，其余的控制器將繼續為所有的I/O服務。

在故障期間，N-1個控制器依然為客戶請求提供服務。系統性能隨著控制器的增加而線性擴展，反之亦然。例如失去4個控制器中的1個會造成最大25%的資源損失。
