現如今英偉達虛擬化GPU（vGPU）已經被應用到不同領域。在虛擬GPU這一概念提出以前，應用程序GRID vApp和桌面虛擬化技術GRID vPC已經存在很長時間，那么VGPU究竟是什么，VPC、VApp、vDWS三種授權方式有什么區別呢？
目前具備GPU虛擬化技術的主要是Intel、AMD、NIVIDA三個廠家主要用于支持交付圖形豐富的虛擬桌面和工作站。而NVIDIA GPU 是當今市場上最強大的數據中心GPU，使用虛擬GPU軟件可以將GPU資源重新劃分，以保證GPU資源可以在多個虛擬機之間共享，或者可以將多個GPU分配給一個虛擬機，vGPU為最苛刻的工作流提供了動力。NVIDIA虛擬GPU軟件運行在基于NVIDIA Turing?、Volta?、Pascal?和Maxwell?體系結構的GPU上。
一、什么是NVIDIA vGPU
NVIDIA vGPU軟件是一個圖形虛擬化平臺，可以讓虛擬機（VM）使用NVIDIA GPU的技術。NVIDIA VGPU軟件可以以多種方式使用。
NVIDIA? vGPU支持多個虛擬機（VM）能夠同時訪問部署在宿主機系統上的NVIDIA單個物理GPU。通過這樣做，NVIDIAvGPU為VM提供了無與倫比的圖形性能和應用程序兼容性，以及通過在多個工作負載之間共享GPU帶來的成本效益和可擴展性。
二、vGPU如何簡化IT管理
通過使用VDI(桌面云虛擬化)，IT管理員可以集中管理資源，而無需在每個工作位置為單獨的工作站提供支持。此外，還可以根據項目和應用程序的需求增加和減少用戶的數量。
NVIDIA虛擬GPU監控功能可為IT部門提供各種工具和見解，從而幫助他們節省錯誤排查的時間，并將更多時間用于戰略性項目。IT管理員對基礎架構的了解可以細化到應用程序?qū)用?，從而能夠及早發現問題，未雨綢繆。這樣可以減少支持請求和問題上報的數量，并縮減解決問題所需的時間。
借助VDI，IT人員還能夠更好地理解用戶的需求并調整資源分配。這樣可以節省運營成本，同時實現更好的用戶體驗。此外，利用NVIDIA GPU加速虛擬機的實時遷移功能，IT人員還可以執行關鍵服務（如工作負載均衡、基礎架構韌性和服務器軟件更新），而不會造成任何虛擬機停機。它讓IT人員可以真正為用戶提供高可用性，實現優質用戶體驗。
三、 vGPU基本構架原理

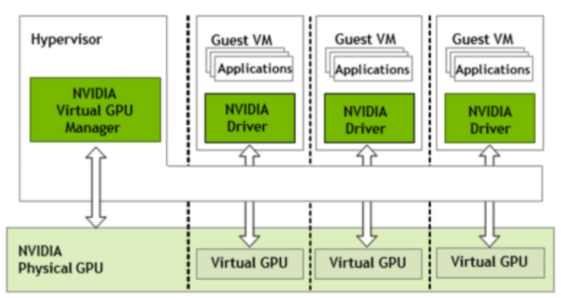

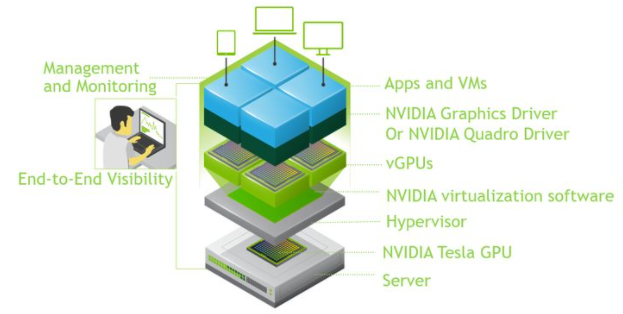

下圖展示NVIDIA vGPU 的構架。在NVIDIA vGPU manager的控制下，NIVDIA 物理GPU 支持多個vGPU,vGPU可以直接分配給虛擬機。
每個vGPU 都類似于物理GPU，有固定的顯存大小，一個或者更多的虛擬顯示輸出。vGPU的存在創建時就從物理GPU中分配出來，并且是獨占的。

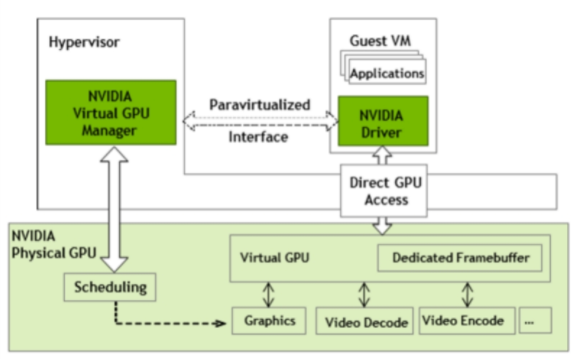

我們一起先了解一下NVIDIA vGPU的內部架構。vGPU跟傳統的GPU類似，具有固定數量的GPU幀緩沖器和一個或多個虛擬顯示輸出。在vGPU虛擬機被創建的時候，幀緩沖區就被分配到物理GPU的幀緩沖區中，vGPU保留對該緩沖區的獨占使用，直到它被銷毀為止。留在物理GPU上的所有vGPU虛擬機共享對GPU引擎的訪問，包括圖形（3D）、視頻編解碼引擎等。

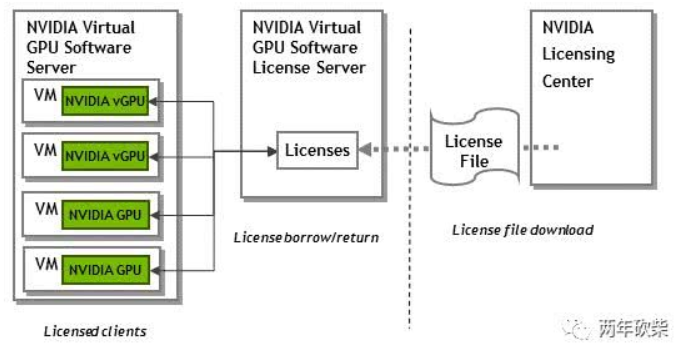

每次vGPU的虛擬機運行的時候都會向License服務器發起License授權請求：
當配置有vGPU虛擬機發起License授權請求，授權服務器會根據License中所包含的GRID License版本，加載不同的vGPU驅動（普通驅動和專業Quodra卡驅動）。目前vPC和vApp的License對應加載的都是普通的顯示驅動。
整個License獲取和釋放的過程發生在如下兩個階段：
1、License獲取階段：
虛擬機在啟動的時候通過訪問License服務器的地址+端口7070發起License的請求，當正常獲取License后加載GRID驅動。
2、License釋放階段：
當關閉虛擬機的時候，之前虛擬機獲得的License會自動釋放，還回到License服務器中。
注意事項：
當虛擬機處于關閉狀態的時候是不占用任何GRID License的。只有在使用Tesla M60/M10 GPU 時，GRID虛擬工作站或虛擬PC的授權版本須經由網絡從NVIDIA GRID License 服務器獲取到license，激活使用。
NVIDIA虛擬GPU解決方案目前已經更新到最新的9.2版本，在最新的版本中，新增了面向AI、深度學習和數據科學服務器虛擬化場景的vComputeServer類型。至此，NVIDIA vGPU授權證書產品組合共包含四種類型：
NVIDIA Quadro vDWS
虛擬工作站可通過數據中心提供GPU資源讓用戶隨時隨地在任何設備上安全訪問數據，用戶不再受物理位置的限制，NVIDIA Quadro vDWS 能夠進一步發揮 Quadro 的優勢，實現真正的GPU 加速數據中心，通過數據中心虛擬化應用程序?yàn)榻K端用戶如建筑師、工程師和設計師提供專業工作站級別的用戶體驗。在《英偉達Quadro vdws工作站講解》中有具體內容。
常用應用程序：?Adobe? Creative Cloud?、Allplan ANSYS、Autodesk 3ds Max、Autodesk AutoCAD、Autodesk Maya、Autodesk Revit、Bentley AECOsim Bentley MicroStation、Dassault Systèmes SOLIDWORKS、Esri ArcGIS Pro、Siemens PLM NX等
每天，數千萬的創意和技術專業人士需要通過各種設備訪問要求極高的應用程序、需要隨時隨地開展工作并處理大型數據集，同時還要確保信息的安全。
他們可能是需要在會議期間提供遠程問診服務和訪問高質量圖像的心臟病專家；或是提供沉浸式模擬培訓體驗的政府機構；或是正在構思新車設計，需要確保知識產權和專有設計在數據中心內安全無虞，同時還要與客戶辦公室的其他人進行協作的研發工程師。
對于具有上述復雜圖形密集需求的人士，Quadro vDWS可以提供從數據中心或云到任意設備、任意位置的功能最為強大的虛擬工作站。
NVIDIA GRID vPC
面向普通圖形加速場景(辦公），配合虛擬桌面VDI解決方案，基于vGPU數量授權。具體可以參考《英偉達vPC桌面授權及部署》。
NVIDIA GRID vApp
NVIDIA GRID? 虛擬 PC (GRID vPC) 和虛擬應用程序 (GRID vApp)? 等虛擬化解決方案提供的用戶體驗與本地 PC 幾乎別無二致。借助服務器端圖形以及全面管理和監控功能，GRID 為您的 VDI 環境提供長效的解決方案。為組織中的每臺 VM（虛擬機）提供 GPU 加速能力，為各種現代企業應用程序提供卓越用戶體驗的解決方案，這些程序包括 Microsoft Outlook、Office 2016、網絡瀏覽器、Adobe Photoshop 以及 Windows 10 操作系統。成本有效地?cái)U(kuò)展至整個企業，并將 VDI 的覆蓋范圍擴展到每個成員。
NVIDIA vComputerServer
提供了虛擬化GPU和加速計算密集型服務器工作負載的能力，包括AI，深度學習和數據科學。有了這個，汽車制造商可以使用最新的模擬和計算技術來創建最節省燃料和時尚的設計，研究人員可以分析基因的功能，以更快地開發醫療。

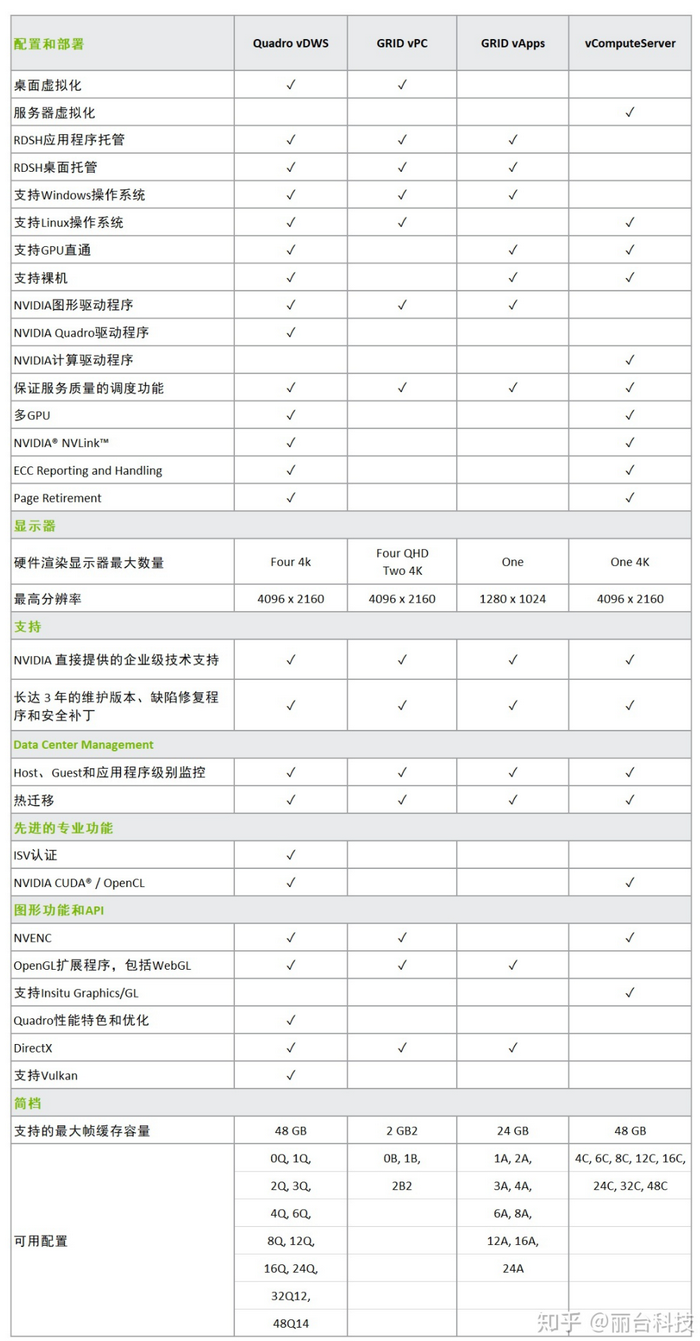

四、NVIDIA vGPU軟件三種虛擬方式區別
GRID vAPP(vApps) – 基于使用vGPU的并發用戶會話數授權
GRID vPC(vPC) – 基于使用vGPU的并發數授權
vComputeServer(vCS) – 基于物理GPU授權，且僅支持訂閱模式
Quadro Virtual Data Center Workstation (vDWS) – 基于使用vGPU的并發數授權
五、GPU和對應VGPU虛擬化支持情況
什么物理GPU支持vGPU？能夠跟linux kvm兼容的vGPU版本是5.0到5.2目前有七種型號能夠兼容
tesla M60
tesla M10
tesla M6
tesla p100
tesla p100(12GB)
tesla P40
tesla P4

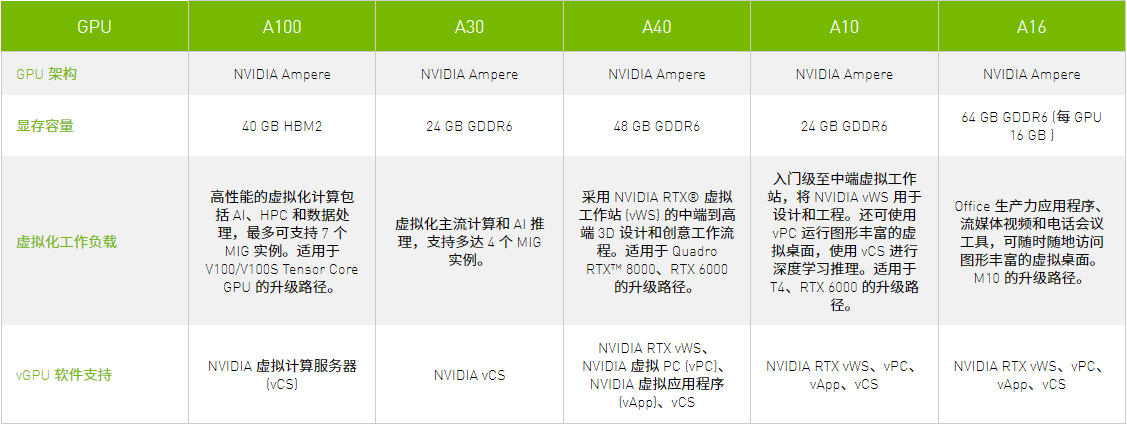

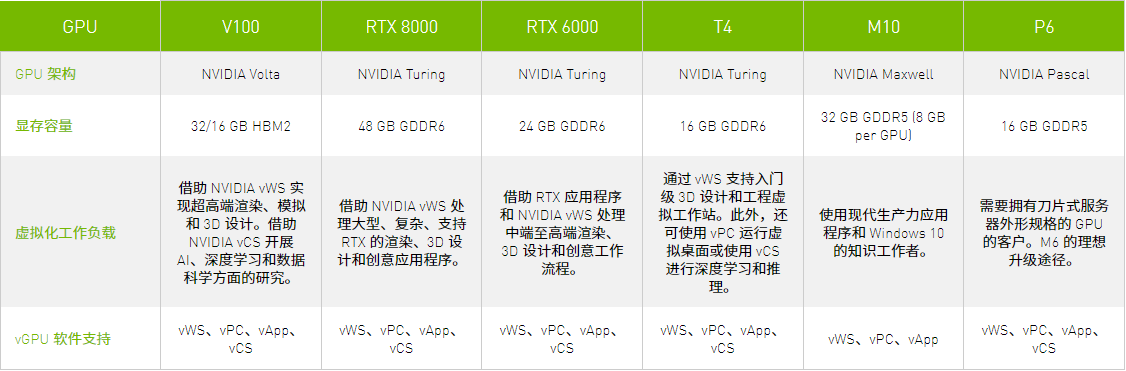

詳細如下表

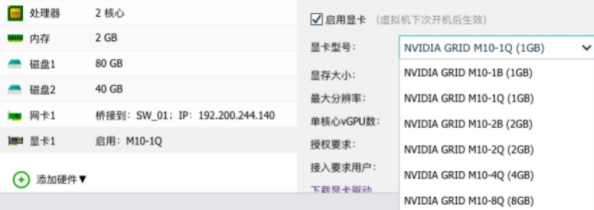

每一種物理GPU支持的vGPU類型都不一樣。vGPU顯卡性能主要以分配的顯存及顯卡類型進行劃分，即虛擬機所分配的虛擬顯卡型號。vGPU有幾種后綴：
- Q系列虛擬GPU類型針對設計師和高級用戶。（vDWS,虛擬工作站）
- B系列虛擬GPU類型針對高級用戶。（vPC,虛擬pc）
- A系列虛擬GPU類型針對虛擬應用程序用戶。（vAPP,虛擬應用，有點類似于遠程應用）
A系列NVIDIAvGPU支持低分辨率的單個顯示器，因?yàn)樗鼈冎荚谥С诌h(yuǎn)程應用程序環境，如RDSH和XenApp。在這些環境中，虛擬應用程序通常呈現在屏幕外的緩沖區中。因此，A系列NVIDIA vGPU的最大分辨率與顯示器的最大分辨率無關。
有幾點是要注意的：
1、NVIDIAvGPU是所有支持的GPU主板上的許可產品。需要軟件許可才能啟用來賓虛擬機中的所有vGPU功能。所需許可證的類型取決于vGPU類型。
2、NIVDIA? vGPU是需要授權的，根據不同的應用場景（vDWS、vPC、vAPP）來按數量授權。
3、一顆物理GPU核心只能劃分為一種vGPU模式，多GPU的卡可以支持多種模式，例如M60有兩顆GPU芯片，可支持兩種模式。
注意要點：
虛擬機兼容性
Windows支持所有類型的vGPU
Linux只支持q系列vGPU
M6 M10 M60的8q系列vGPU以及P4 P6 P40P100的q系列才支持cuda以及 Unified Memory的OpenCL（估計就是性能和兼容性好些）。
六、物理機如何安裝驅動：
直接運行run文件就可以了：NVIDIA-Linux-x86_64-430.46-vgpu-kvm.run
vGPU驅動說明：
A physical GPU that is passed through to a VM is bound to the vfio-pci kernel module. A physical GPU that is bound to the vfio-pci kernel module can be used only for pass-through. To enable the GPU to be used for vGPU, the GPU must be unbound from vfio-pci kernel module and bound to the nvidia kernel module.
#? lspci -d 10de: -k
b1:00.0 3D controller: NVIDIA Corporation Device 1db4 (rev a1)
Subsystem: NVIDIA Corporation Device 1306
Kernel driver in use: nvidia
Kernel modules: nvidiafb, nouveau, nvidia_vgpu_vfio, nvidia
查詢GPU的BDF
root@example:~# lspci | grep NVID
b1:00.0 3D controller: NVIDIA Corporation Device 1db4 (rev a1)
查找vGPU類型
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# grep -l “V100-1Q” nvidia-*/name
nvidia-105/name

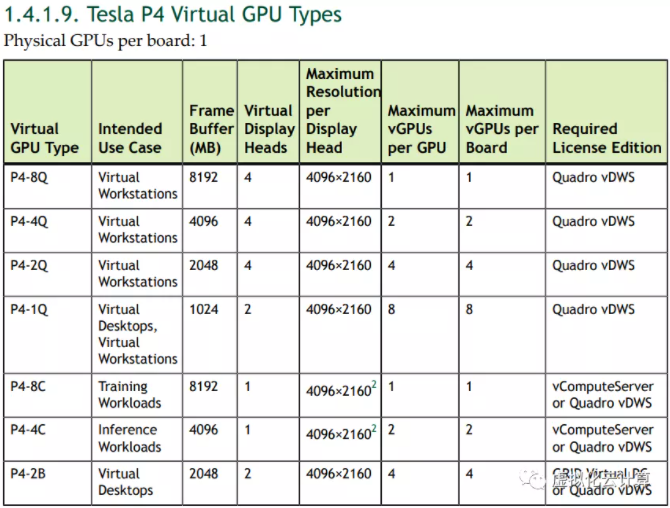

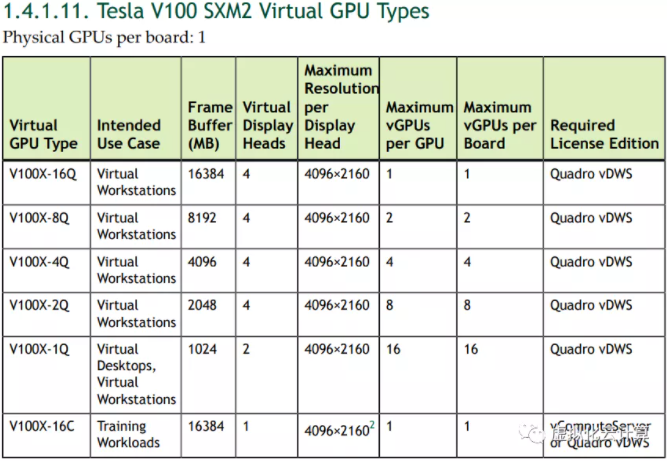

注意：至于要?jiǎng)?chuàng)建哪種類型的vGPU，就看具體的物理GPU型號和vGPU要求了，看這個xxxx-grid-vgpu-user-guide.pdf文檔能找到類似如下，各個物理GPU都有詳細配置，根據自己情況來：
查看該類型能支持的vGPU個數
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# cat nvidia-105/available_instances
16
創建vGPU
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# uuidgen
b0ff7f66-c989-4841-ba57-6d5adcd55a2d
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# echo “b0ff7f66-c989-4841-ba57-6d5adcd55a2d” > nvidia-105/create
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# uuidgen
b94a0c97-946d-4e57-b317-8bdaa38e455a
root@example:/sys/class/mdev_bus/0000:b1:00.0/mdev_supported_types# echo “b94a0c97-946d-4e57-b317-8bdaa38e455a” > nvidia-105/create
檢查創建是否成功
root@example:~# ls -l /sys/bus/mdev/devices/
total 0
lrwxrwxrwx 1 root root 0 Aug 21 12:41 b0ff7f66-c989-4841-ba57-6d5adcd55a2d -> ../../../devices/pci0000:ae/0000:ae:02.0/0000:b1:00.0/b0ff7f66-c989-4841-ba57-6d5adcd55a2d
lrwxrwxrwx 1 root root 0 Aug 21 13:44 b94a0c97-946d-4e57-b317-8bdaa38e455a -> ../../../devices/pci0000:ae/0000:ae:02.0/0000:b1:00.0/b94a0c97-946d-4e57-b317-8bdaa38e455a
qemu虛擬機使用
-device vfio-pci,sysfsdev=/sys/bus/mdev/devices/b94a0c97-946d-4e57-b317-8bdaa38e455a -uuid xxxxxxxxxxxxxxxxxxxxx
后面就是虛擬機內部安裝對應的驅動程序了，一般名稱為：xxxx_grid_win10_server2016_server2019_64bit_international.exe
刪除：
root@example:/sys/devices/pci0000:ae/0000:ae:02.0/0000:b1:00.0/mdev_supported_types/nvidia-105/devices# echo 1 > b0ff7f66-c989-4841-ba57-6d5adcd55a2d/remove
關于授權：
Nvidia的vGPU在虛擬機內部使用是需要購買license的，具體的部署方式是需要搭建一臺授權服務器，虛擬機內部安裝顯卡驅動后需要配置授權服務器的地址和端口，前提是虛擬機和授權服務器網絡是通的，虛擬機每次開機后都要連接到授權服務器進行授權。
GRID vPC大概2600元，GRID vApps 380元，RTX vWDS 7200元，VCS 3600元。具體的可以聯系同袍存儲工作人員。
